Вакуумные выключатели наружной установки на напряжение 35 кВ

Трехполюсный вакуумный выключатель наружной установки ВБН-35 разработан нами для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 и 60 Гц для открытых распределительных устройств напряжением 35 кВ.

Однополюсный вариант вакуумного выключателя наружной установки представлен серией выключателей ВБН-27,5, специально разработанной для комплектации блоков фидеров подстанций переменного тока напряжением 27,5 кВ, постов секционирования и пунктов параллельного соединения электрических сетей железных дорог, электрифицируемых на однофазном переменном токе напряжением 25 кВ.

Выключатели ВБН-35 и ВБН-27,5 имеют встроенные электромагнитные приводы постоянного тока и снабжены подогревающими устройствами (ТЭНами). Для питания электромагнитов управления выключателей от источника переменного тока дополнительно в шкафе привода предусмотрен двухполупериодный выпрямитель.

ВБН-35 и ВБН-27,5 предназначены работать в широком диапазоне условий эксплуатации: от +450С до -600С, а также в районах с загрязненной и агрессивной средой. При этом конструкция выключателей отличается простотой и надежностью, сравнительно малой массой и габаритами.

Минимальное обслуживание, низкие эксплуатационные затраты, отсутствие загрязнения окружающей среды, учитывавшиеся нами при разработке аппаратов, по достоинству оценены многочисленными потребителями.

Основные технические параметры

Параметр ВБН-35 ВБН-27,5
Номинальное напряжение, кВ 35 27,5
Наибольшее рабочее напряжение, кВ 40,5 29
Номинальный ток, А 1600 1600
Номинальный ток отключения, кА 20 20
Ресурс по механической стойкости, циклов ВО 20000 20000
Ресурс по коммутационной стойкости:
а) при номинальном токе, циклов ВО 20000 20000
б) при номинальном токе отключения, циклов ВО 50 50
Масса, кг 950 300


Серийное производство вакуумных выключателей ВБН-35 и ВБН-27,5 осуществляется ФГУП "Верхнетуринский машиностроительный завод"

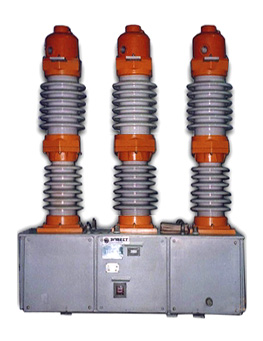

ВБН-35
Трехполюсный вакуумный выключатель наружной установки на напряжение 35 кВ

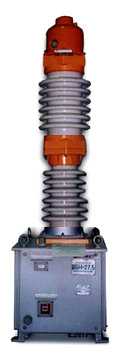

ВБН-27,5
Однополюсный вакуумный выключатель наружной установки на напряжение 27,5 кВ для подстанций железных дорог
