Вакуумный выключатель ВВЭЛ-35-31.5 для КРУ

Вакуумный выключатель ВВЭЛ-35 с током отключения 31.5 кА и номинальными токами до 2500 А с электромагнитным приводом предназначен для работы в составе ячеек КРУ-35 производства ОАО «Запорожский завод высоковольтной аппаратуры». ВВЭЛ-35-31.5 полностью заменяет в эксплуатации ранее выпускавшийся выключатель ВВЛ-35.

В выключателе ВВЭЛ-35-31.5 применена уникальная конструкция высоковольтных полюсов, позволившая уменьшить габариты выключателя такого класса до 1010 мм по ширине за счет сокращения междуфазного расстояния без применения каких-либо дополнительных способов усиления междуфазной изоляции. Конструкция высоковольтного полюса выключателя предусматривает возможность установки, как российских вакуумных камер (КДВ-35), так и некоторых типов импортных камер на 36 (40.5) кВ.

Выпускается компактное стационарное исполнение выключателя ВВЭЛ-35-31.5 с габаритами от 1010 до 1310 мм по ширине.

Основные технические параметры

Параметр Значение
Номинальное напряжение, кВ 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный ток, А 630, 1250, 1600, 2000, 2500
Номинальный ток отключения, кА 31.5
Ресурс по коммутационной стойкости:
  • при номинальном токе, циклов ВО
  • 10000
  • при номинальном токе отключения, циклов ВО
  • 50
    Ресурс по механической стойкости, циклов ВО 10000
    Масса, кг 600

  • Габаритно-установочные размеры (выкатное исполнение)
  • Габаритно-установочные размеры (стационарное исполнение)

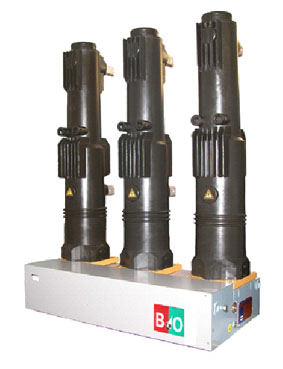

  • Вакуумный выключатель ВВЭЛ-35-31.5
    (выкатное исполнение для КРУ-35)
